| 加工定制：否 | 品牌：Siemens/西门子 | 型号：西门子s7-400PLC412控制器 |
| 工作电压：xxV | 输出频率：xxkHz | 产品认证：xx |

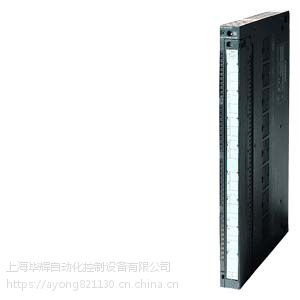

西门子s7-400PLC412控制器 西门子s7-400PLC412控制器 西门子s7-400PLC412控制器
总线连接器直接插入到 PROFIBUS 节点或者 PROFIBUS 网络组件的 PROFIBUS 接口（9 针式 Sub-D 型非插入式连接器）。
进线和出线 PROFIBUS LAN 电缆通过连接器中的四个端子连接。
使用从外部很容易接近的开关（ 6ES7 972-0BA30-0XA0 除外）来连接集成在总线连接器中的线路终接器。 在这里，进线和出线总线电缆在连接器中是分开的（隔离功能）。
PROFIBUS 两端都必须如此。
| 6GK1 905-6AA00 | 快速剥线工具 |
| 6ES7 972-0BA50-0XA0 | 快速连线网络接头（不带编程口） |
| 6ES7 972-0BB50-0XA0 | 快速连线网络接头（带编程口） |
| 6ES7 972-0BA12-0XA0 | 90度网络接头（不带编程口） |
| 6ES7 972-0BB12-0XA0 | 90度网络接头（带编程口） |
| 6ES7 972-0BA41-0XA0 | 35度网络接头（不带编程口） |
| 6ES7 972-0BB41-0XA0 | 35度网络接头（带编程口） |
| 6GK1 500-0EA02 | 无角度网络接头（不带编程口） |
| 6GK1 500-0FC00 | 无角度快速连线网络接头（不带编程口） |
上海毕辉自动化控制设备有限公司
联系人：肖勇
联系电话：13818445718
Q Q: 286474162
直 线：021-37620205
主要经营
德国：SIEMENS西门子：PLC及 模块：S7-200、S7-300、S7-400、系列，
变频器;MM420、MM430.MM440、6SE70、6RA70系列，
触摸屏;OP27、OP37、OP270、OP370等系列，
数 控：6SN、1FT、6FC、6FX，1FK等系列
主要优势：
数控伺服停产备件：（6FC，6SN全系列）
* SIEMENS S7系列
S7-400（优势产品,库存量大）
S7-300（优势产品,库存量大）
S7-200 (优势产品，库存量大）
* SIEMENS 其他产品
PLC周边产品（编程电缆，前连接器，导轨）
PLC编程软件
SIMOREG 6RA70
系列整流装
置为三相交流电源直接供电的
全数字控制装置，其结构紧凑，
用于可调速直流电机电枢和励
磁供电，装置额定电流范围为
规 格：德国Siemens原产出品；
总线连接器 概要：用于将 PROFIBUS 节点连接到 PROFIBUS 总线电缆 安装方便 FastConnect 插头采用绝缘刺破连接技术，可
确保极短的组装时间 集成端接电阻 (6ES7 972-0BA30-0A0 中不具有) 通过带 Sub-D 接口的连接器可以连接编程器，无需额外
安装网络节点用于 PROFIBUS 的 RS485 总线连接器，可用于连接 PROFIBUS 节点或 PROFIBUS 网络部件到 PROFIBUS 总线电
缆。提供有各种类型的总线连接器，可优化用于连接的设备：总线连接器具有轴向电缆引出线（180°），可用于如 PC 和 SIMA
TIC HMI OP，传输速***达 12 Mbit/s，带集成的总线端接电阻 带垂直电缆引出线的总线连接器（90°）；这种接头采用垂直
电缆引出线（有或没有编程器接口），数据传输速***达 12 Mbit/s，带集成的终端电阻。传输速率为 3、6 或12 Mbit/s 时，
在带编程器接口的总线接头和编程器之间，需要使用 SIMATIC S5/S7 连接电缆。有 30°电缆引出线的总线接头（经济型），无
编程器接口，数据传输速率为 1.5 Mbit/s，无集成的总线端接电阻。 PROFIBUS 快速连接 RS485 总线接头（90°或 180°电
缆引出线），传输速率为 12Mbit/s，采用绝缘刺破技术可实现快速简单安装（用于硬线和软线）。总线连接器可直接插入
到 PROFIBUS 站或 PROFIBUS 网络组件PROFIBUS 接口（9 针 Sub-D 接口）中。可使用 4 个端子在插头中连接进入和离开的
PROFIBUS 电缆。通过从外部清晰可见的便于接触的开关，可以连接总线连接器中集成的总线端接器
（不适用于 6ES7 972-0BA30-0A0）。在此过程中，连接器中的进线和出线总线电缆是分开的（隔离功能）。
网络部件
6ES7 972-0AA01-0XA0 12M PROFIBUS 中继器 IP20
6ES7 972-0AB01-0XA0 12M PROFIBUS 诊断中继器
6ES7 972-0DA00-0AA0 有源终端元件
6ES7 972-4AA02-0XA0 电源导轨辅助装置
6GK1 500-3AA00 光纤总线端子OBT
6GK1 503-0AA00 红外线链接模块 ILM
6GK1 503-3CA00 PROFIBUS OLM/P12 （1个RS485接口，两个BFOC）
6GK1 503-2CB00 PROFIBUS OLM/G11 （1个RS485接口，两个BFOC）
6GK1 503-3CB00 PROFIBUS OLM/G12 （1个RS485接口，四个BFOC）
6GK1 503-3CC00 PROFIBUS OLM/G12-1300 （1个RS486接口，四个BFOC）
6ES7 181-0AA01-0AA0 BT200 硬件测试装置
6ES7 193-8MA00-0AA0 BT200 记录软件套装 Win95/98/NT
6ES7 193-8LA00-0AA0 充电器 BT200 230V
6ES7 193-8LB00-0AA0 充电器 BT200 110V
软件
6GK1 704-5CW64-3AA0 SOFTNET S7 /2005
6GK1 704-5DW64-3AA0 SOFTNET DP /2005
6GK1 704-5SW64-3AA0 SOFTNET DP Slave /2005
6GK1 713-5DB64-3AA0 DP-5613 /2005 网卡驱动程序
6GK1 713-5FB64-3AA0 FMS-5613 /2005 网卡驱动程序
6GK1 713-5CB64-3AA0 S7-5613 /2005 网卡驱动程序
备 注：产品按原产质保⒈年
6RA28全数字直流调速器为6RA23型直流调速器的替代产品,其性能与6RA23完全一样。此产品结构紧凑,可适应性强,维护简便,设计直流电流范围为30A~600A。根据不同的应用场合,可选择单象限或四象限工作的装置。所有的控制、调节、监控及附加功能都由微处理器来实现,再选择给定值和反馈值为数字量或模拟量。
适用范围:
冶金行业、钢铁行业、造纸行业、橡胶行业、卷取机械、塑料行业、起重机械等
1.应用:
6RA28 SIMOREG K 整流器是用于直流调速的全数字控制的紧凑型整流器,接入三相电源为直变速传动提供电枢和励磁电源,额定输出电流达30A~600A根据应用场合,整流器可作单象限运行,或作四象限运行。
2. 设计:
SIMOREG K 整流器是***紧凑的。由于各个单体部件容易得到,所以为这种30A~600A 的流器的模块化设计提供了方便的服务。电子箱既适应于基本电子板, 也适应于任何其他的附加路板,并可被方便地打开或取出外部信号(开关量输入/输出, 模拟量输入/输出,脉冲编码器等)与基本电子板相连接可以有二路模拟量输入,三路模拟量输出,四路开关量输入和一路开关量输出SIMOREG 整流器可用装于电子板上一个简单的操作员控制板上的三个键和三个7 段显示器来置参数。整流器也可用一台常用的PC 机及其相应的软件通过电子板上的RS232串行接口来设参数。该PC 机接口用于启动、关机时的维修服务或运行过程中的故障检测,这样它就成了一服务性接口对于单象限运行的整流器,电机电枢由一个三相全控桥供电,而对于四象限运行的整流器,则两组无环流反并联结构的三相全控桥供电对于额定电流为30A~600A 的整流器,电枢和励磁的功率部分采用绝缘的晶闸管模块,这样散热器就是电绝缘的。强电联接部分的屏蔽罩子和端子盖防止在整流器附近工作时的意外触碰所有的接线端子都可从前部接入励磁由一个不可控单相桥整流器供电。
3. 运行方式
所有的开环和闭环传动控制功能和通信由一个功能强大的16 位微处理器实现。
4. 技术数据
30A~600A 整流器,三相交流400V/单象限
订货号6RA28..-6DS21
18 ,25 ,28 ,31, 75, 77, 81 ,85
额定电源电压V:三相400(+15%/-20%);
电子设备的额定电源电压V:三相400(+15%/-20%): In=60mA; 电源电压:三相400(±15%);
风机的额定电源电压V :0.24A,95W; 风量: 570m3/h 风机噪声: 63dBA;
励磁的额定电源电压V :二相400(+15%) ;
额定频率Hz :整流器能在45~65Hz 范围内自动适应电源电压频率;
额定直流电压V: 485 额定直流电流A: 30 60 90 125 200 250 400 600 ;
额定输出Kw: 15, 29, 44, 61, 97, 121, 194 ,291 ;
额定电流时的功耗(约) W: 140, 230, 320, 440, 650 ,800 ,1250, 1850 ;
励磁的额定直流电压V :340; 励磁的额定直流电流A :5 ,10, 15, 25 ;
运行的环境温度°C: 0~45(额定电流时);
自然通风:0~35(额定电流时);
强制冷却:储存和运输温度°C -30~+85 ;
安装处的海拔高度≤1000m (在额定直流电流时;)
控制的稳定度:Δn=0.1% 模拟测速机
Δn=0. 006% 数字测速机和数字量给定值 ;
湿度等级:DIN 40040;
SN 26556 F
防护等级:DIN 40050 ;
IEC 144 IP00
重量(约) kg: 11 ,14 ,14 ,16, 23 ,23 ,31, 31;
30A~600A 整流器,三相交流400V/四象限
订货号6RA28..-6DV61
18,25,30,32,75,77,81,85
额定电源电压V :三相400(+15%/-20%);
电子设备的额定V :三相400(+15%/-20%): In=60mA ;电源电压:三相400(±15%);
风机的额定电源电压V:0.24A,95W ;风量: 570m3/h ;风机噪声: 63dBA ;
励磁的额定电源电压V: 二相400(+15%)
额定频率Hz :整流器能自动在45~65Hz 范围内适应电源电压频率
额定直流电压V: ±420;
额定直流电流A :30 ,60, 100, 140, 200 ,250 ,400, 600 ;
额定输出kW :12.5 ,25, 42 ,59, 84, 105, 168, 252 ;
额定电流时的功耗(约) W: 140 ,230 ,320 ,440 ,650 ,800, 1250 ,1850 ;
励磁的额定直流电压V :340 ;励磁的额定直流电流A :5 ,10 ,15, 25
运行的环境温度°C :0~45(额定电流时) ;
自然通风:0~35(额定电流时)
强制冷却:储存和运输温度°C -30~+85
安装处的海拔高度≤1000m (在额定直流电流时)
控制的稳定度:Δn=0.1% 模拟量测速机
Δn=0.006% 数字量测速机和数字量给定值
湿度等级DIN 40040;
SN 26556 F
防护等级DIN 40050;
IEC 144 IP00
重量(约) kg :11, 14, 14, 16 ,23 ,23 ,31 ,31
